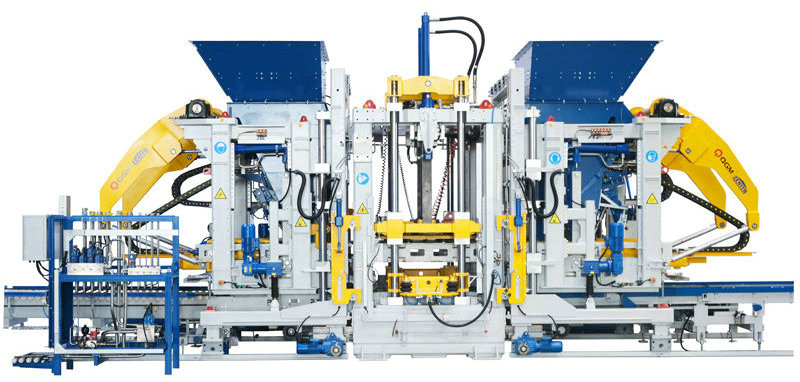

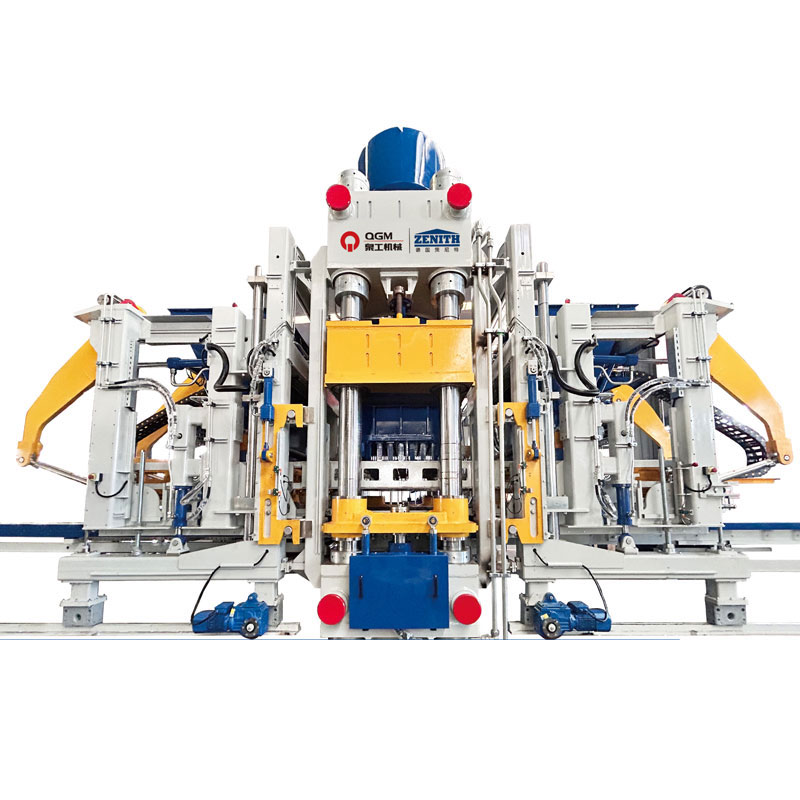

ZN2000C Beton Blok Makinası

ZN2000C Beton Blok Makinası kendi geliştirdiğimiz bir modeldir. Yüksek derecede zeka ve otomasyon ile karakterize edilir ve yeni kasabaların ve sünger şehirlerin inşasında yaygın olarak kullanılan dijitalleştirme ve bilgi sistemi gibi yüksek teknolojili son teknolojilerden tam olarak yararlanır.

Özellikler:

Çift titreşim tablası, sekiz servo motor (isteğe bağlı) Üst düzey ekipman

Daha kolay bakım için modüler montaj Daha çeşitli tuğla türleri üretildi

Daha yüksek kapasite, daha yüksek üretkenlik

Palet boyutu 1400x1400/1300mm

Şekillendirme alanı 1320x1350/1250mm

Ürün yüksekliği 40-500mm

Blok sayısı İçi boş tuğlalar: 18 blok/kalıp (390x190x190mm)

Standart tuğlalar: 105 blok/kalıp (240x115x53mm)

Yol tuğlaları: 66 blok/kalıp (200x100x60mm)

Ekipman boyutu Yaklaşık. 10.000

Yaklaşık. 4.700

Yaklaşık. 3.400

Titreşim sistemi Titreşim tablasının maksimum tahrik kuvveti: 200/kN

Pres kafasının maksimum tahrik kuvveti: 40/kN

Elektriksel parametreler Toplam güç (referans): 231/kW

Ekipman tarafından üretilen tuğla numunelerinin şematik diyagramı

Teknik Avantajlar

1. Alman versiyonunun yüksek kaliteli çerçeve tasarımı

Ana çerçeve, Zenit'in patentli teknolojisiyle tasarlanan, özelleştirilmiş özel kesitli çelikle, makul tasarımla, eşit ve güzel kaynakla kaynaklanan yüksek mukavemetli kaynaklı çerçeve yapısını benimser ve tüm çerçeve, çerçevenin yüksek kalitesini ve yüksek stabilitesini sağlamak için yaşlanma titreşimi işlemine tabi tutulur. Gelişmiş yapısal tasarım süreci, ana çerçeveyi genişletilebilir hale getirir ve yan kalıp açma ve kapama işlevi, çekirdek çıkarma (tahta) işlevi, polistiren levha yerleştirme işlevi vb. sonradan eklenebilir.

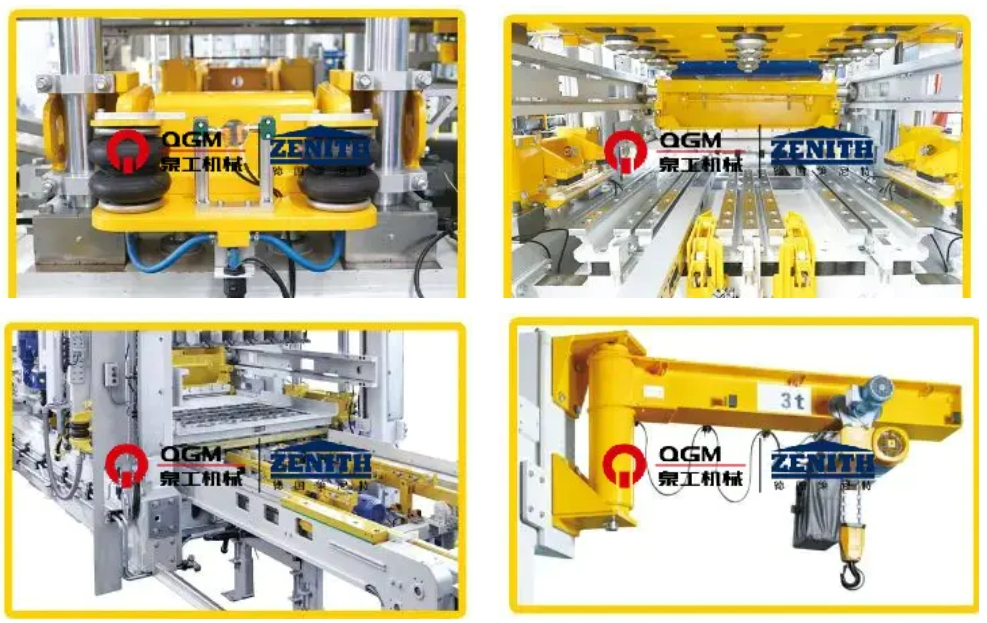

2.Otomatik hızlı kalıp değiştirme sistemi

Kalıp ana pozisyona aktarıldığında, kaldırma sistemi hızlı kalıp değiştirme cihazında otomatik kalıp değişimini gerçekleştirir. Üst ve alt kalıplar pnömatik olarak otomatik olarak sıkıştırılır; bu da güvenli, verimli, kullanımı basit ve bakımı kolaydır. Esas olarak şunları içerir:

Pnömatik kalıp sıkıştırma cihazı: Esas olarak, en iyi titreşim etkisini elde etmek ve kalıpların servis ömrünü uzatmak için ana makine ön titreşim ve ana titreşimi gerçekleştirirken kalıpların sıkıştırılmasına ve sabitlenmesine ve sönümlenmesine yardımcı olan her iki taraftaki kalıp braketi ve pnömatik sıkıştırma çubuklarından oluşur.

Pnömatik girinti kilitleme cihazı: Girinti, girintiyi kolayca ve hızlı bir şekilde değiştirebilen, kalıp değiştirme ve kurulum süresini kısaltabilen ve alt kalıp çerçevesinin ve üst girintinin doğru şekilde yerleştirilmesini sağlayan hava yastığı ile sıkma cihazı ile sabitlenir.

Elektrikli Kalıp Yerleştirme Cihazı: Kalıp montaj cihazı, piyasadaki kalıpların çoğuna uygulanabilen elektrikli kalıp aparatı sayesinde kalıpların ana makineye takılması ve kalıpların makineden beslenmesi ve makineden çıkarılması için kullanılır, özel kalıplar için özel kalıp aparatları kullanılabilmektedir.

Kalıp Değiştirme Cihazı: Ana makinenin şasesine monte edilen, kalıp değiştirirken kalıpları kaldırmak ve yüklemek için kullanılan, elektrikli zincirli vinç ve elektrikli yürüme cihazı ile donatılmıştır.

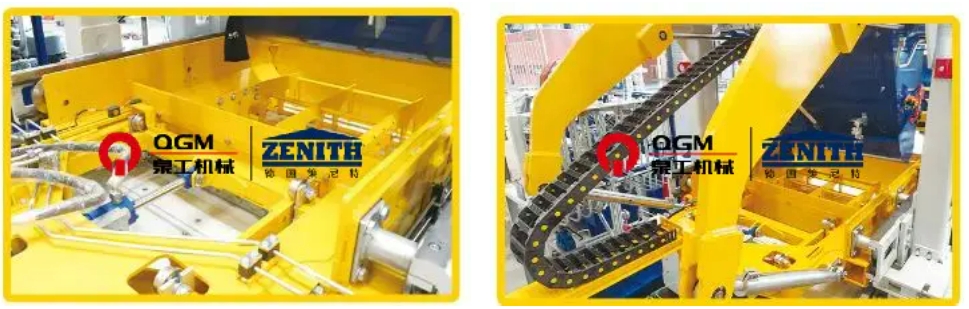

3. İmalat sistemleri

4. “Ultra dinamik” servo titreşim sistemi:

“Ultra dinamik” servo titreşim teknolojisi, tuğla makineleri için özel olarak tasarlanmış bir tür yüksek verimli, kendinden uyarlamalı titreşim sistemidir; Servo motor, en kısa tepki süresinde en hızlı tepkiyi verebilen, en yüksek titreşim performansını gerçekleştiren, kullanılan çimento miktarını azaltan ve üretim döngüsünü kısaltan, yüksek kompakt beton ürünler üreten; titreşim sistemi farklı beton ürünlerinin ihtiyaçlarına esnek bir şekilde uyum sağlayabilir. Servo motor, en yüksek titreşim performansını gerçekleştirmek için en kısa reaksiyon süresinde en hızlı tepkiyi verebilir, bu da çimento miktarını azaltabilir, üretim döngüsünü kısaltabilir ve son derece kompakt beton ürünler üretebilir; titreşim sistemi farklı beton ürünlerinin üretim ihtiyaçlarına esnek bir şekilde uyarlanabilir.

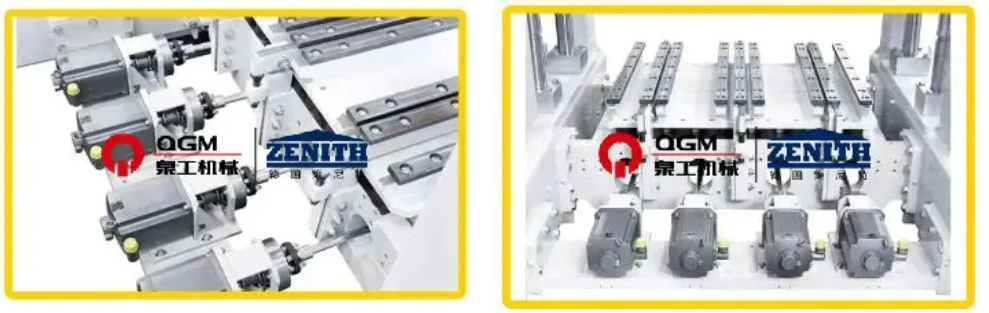

8 servo sürücü tarafından ayrı ayrı ayarlanan mekanik balanslı 8 titreşim ünitesi;

Motor desteklerinin harici titreşim izolasyon kirişlerine ayrı ayrı monte edilmiş 8 servo motor;

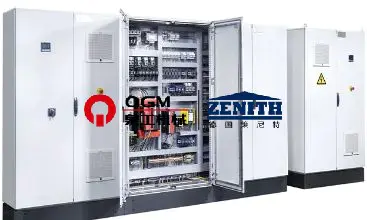

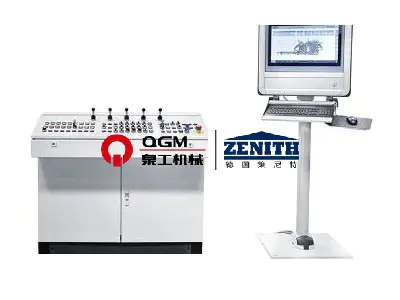

5. Doğru servo kontrol sistemi

Sinyal geri bildirimi sayesinde, titreşimin fazını ve hızını kontrol edin, senkronize hareket kontrolü, yüksek hızlı bekleme, kalıplama döngüsünü kısaltmaya ve daha iyi frenleme etkisine yardımcı olmak için kısa sürede titreşim ve titreşimin ortadan kaldırılmasıyla tamamlanabilir. Konum ve hız çift kapalı döngü sayesinde, yalnızca dikey yönde hareket eden uyarma kuvvetini kontrol edin, etkili uyarma kuvvetini maksimuma çıkarın ve aynı zamanda makineye yatay uyarma kuvvetinin zarar vermesini önleyin, ekipmanın servis ömrünü uzatın ve farklı ürün gereksinimleri için farklı ayarlar yapabilme ve yüksek kaliteli ürünler üretebilme.

Pres kafası, kalıp çerçevesi, agrega arabası ve kumaş arabası, hızlı tepki süresine sahip, makara geri beslemeli oransal yön valfi ile kontrol edilir; deplasman sensörü/kodlayıcı-PLC-orantılı yön valfi-silindirinin kapalı döngü kontrol modu benimsenmiştir, bu da kontrolü daha doğru hale getirir ve silindirin hareketini daha hızlı ve daha kararlı hale getirir; hidrolik istasyon, enerji tüketimini azaltmak için basınçlı yağı çıkarmayan ve hidrolik sistem ayarlanan basınca ulaştığında pompayı boşaltan değişken pistonlu pompayı kullanır; hidrolik istasyon, enerji tüketimini azaltan akümülatör yardımcı yağ beslemesini benimser; ve hidrolik istasyon, enerji tüketimini azaltan ve enerji tüketimini azaltan akümülatör yardımcı yağ beslemesini benimser. Hidrolik istasyon, aynı anda birden fazla işlem için kullanılabilen akümülatör yardımcı yağ beslemesini benimser ve hidrolik sistemin basıncı stabildir; hidrolik sistemde, kolay görüntüleme için çalıştırma panelinde görüntülenebilen basınç sensörleri bulunur; Hidrolik sistem, hidrolik yağın iyi bir performansa sahip olması için yağ sıcaklığını etkili bir şekilde kontrol edebilen sıcaklık sensörlerine, soğutuculara ve ısıtıcılara sahiptir.

6. Hidrolik sistemler
